Messi & Paoloni Ultraflex 10 / H2010 flexibles low loss Koaxialkabel
Produktinformationen "Messi & Paoloni Ultraflex 10 / H2010 flexibles low loss Koaxialkabel"

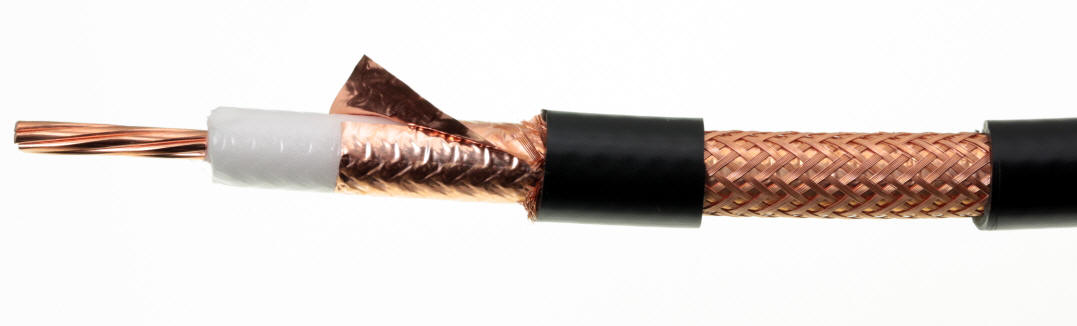

Kabelaufbau:
Innenleiter reines Kupfer 99,99% , 7 x 1,0 mm, Ø 2,9 mm ± 0,05

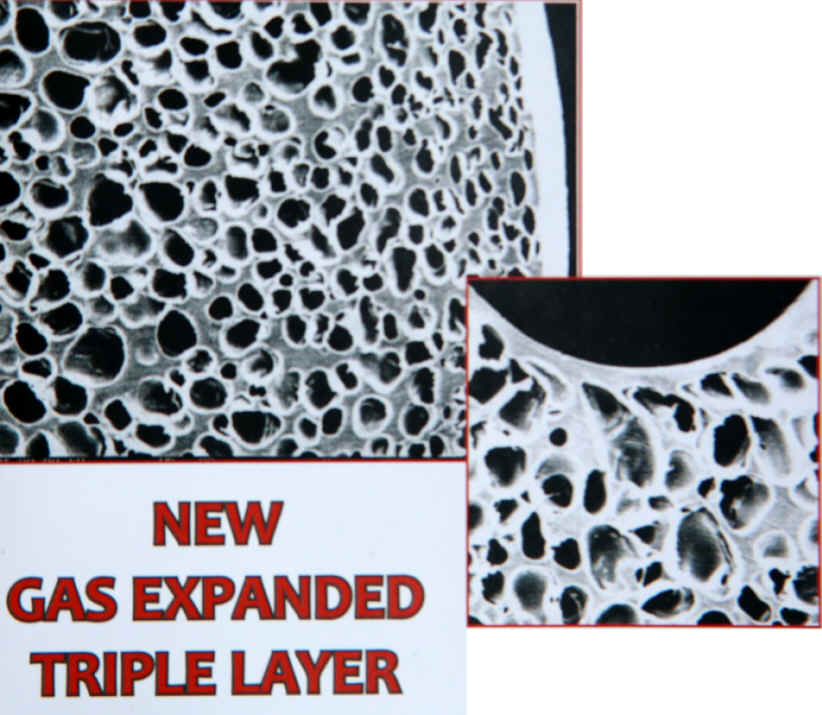

Dielektrikum dreischichtiges phys. Zell PE, PEG Ø 7,3 mm
Außenleiter 1 Kupferfolie, kunststoff beschichtet CU-PET **
Außenleiter 2 Kupfergeflecht, opt. Bedeckung 71% 144 Drähte
Außenhaut PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent
Gewicht 124 kg / km
Farbe black
** CU-PET = kunststoffbeschichtete Kupferfolie
Die Kunststoffbeschichtung verhindert eine Beschädigung
der Kupferfolie bei eventuell zu kleinen Biegeradien.
Mechnische Eigenschaften:
Biegeradius 80 mm
Verlegeradius 40 mm
Temperaturbereich Betrieb -55°C --- +85°C
Installation: -40°C --- +60°C
Elektrische Eigenschaften:
Widerstand DC
Außenleiter 10 Ω / km
Innenleiter 3 Ω / km
Kapazität 78 pF / m
Wellenwiderstand 50 Ω ± 3
Spitzenspannung (Sparktest) 8 kV
Schirmungsmaß 100 - 2000 MHz >105 dB
| Dämpfung, Leistung und Rückflussdämpfung @ 20°C | |||
| Frequenz MHz |
Dämpfung dB / 100 m |
Leistung Watt |
Rückfluss- dämpfung dB |
| nominal | maximal | ||
| 1,8 | 0,43 | 9920 Watt | 0,3 - 600 |
| 3,5 | 0,58 | 7720 Watt | MHz |
| 7 | 0,88 | 7160 Watt | ≥ 30 |
| 10 | 1,13 | 5340 Watt | |
| 14 | 1,47 | 4370 Watt | |
| 21 | 1,8 | 3650 Watt | |
| 28 | 2,06 | 3240 Watt | |
| 50 | 2,76 | 2510 Watt | 600 - 1200 |
| 100 | 3,99 | 1760 Watt | MHz |
| 144 | 4,85 | 1460 Watt | > 25 |
| 200 | 5,76 | 1210 Watt | |
| 400 | 8,35 | 830 Watt | |
| 430 | 8,68 | 800 Watt | |
| 800 | 12,17 | 570 Watt | |
| 1000 | 14 | 500 Watt | |
| 1296 | 16,4 | 440 Watt | 1200-2000 |
| 2400 | 23,75 | 290 Watt | MHz |
| 3000 | 27,3 | 250 Watt | ≥ 20 |
| 4000 | 32,9 | 210 Watt | |
| 5000 | 38,9 | 180 Watt | |
| 6000 | 44,5 | 160 Watt | |
| 7000 | 50,2 | 130 Watt | |
| 8000 | 55,8 | 125 Watt |

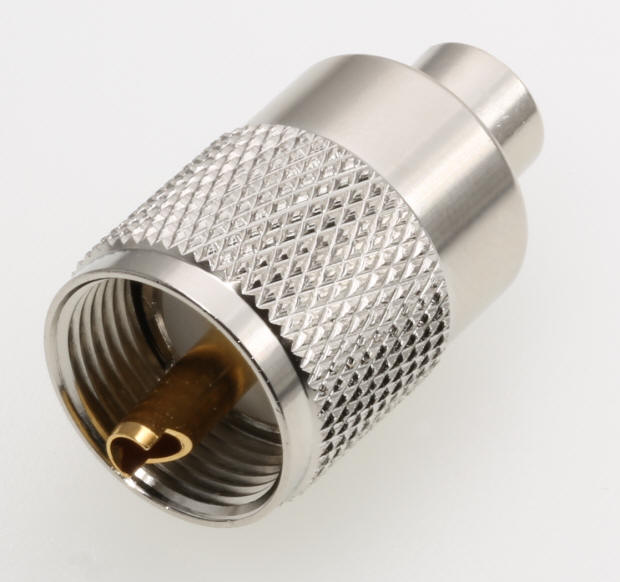

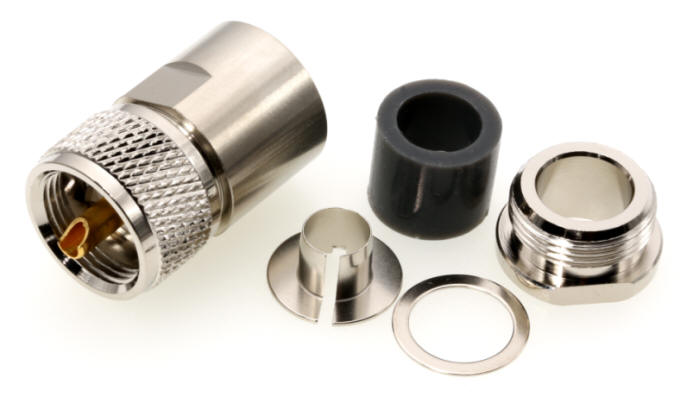

Accessory Items
