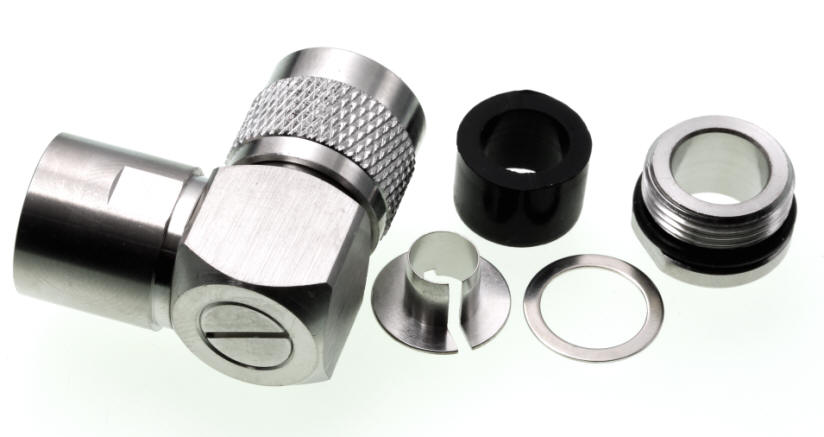

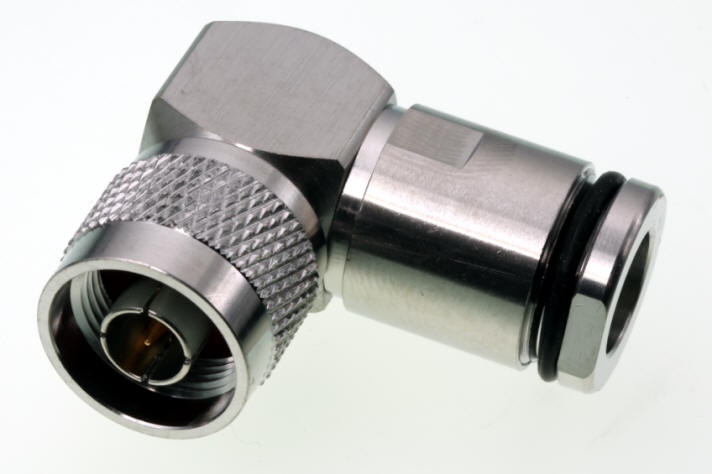

N-Winkelstecker für 10mm Koaxialkabel, z.B. RG213, Ecoflex 10 u.a.
Produktnummer:
KK10039
Herstellernummer:
45940
Produktinformationen "N-Winkelstecker für 10mm Koaxialkabel, z.B. RG213, Ecoflex 10 u.a."
N-Winkelstecker für 10mm Koaxialkabel, z.B. RG213, Ecoflex 10 u.a.
- temperaturstabiles PTFE-Dieelektrikum
- TresAlloy Gehäuse (weiße Bronze)
- vergoldeter Mittelstift
| Kabeltyp: | 10 mm Koaxialkabel (z.B. Hyperflex 10) |
|---|---|
| Steckernorm: | N-Stecker |
Accessory Items
Messi&Paoloni

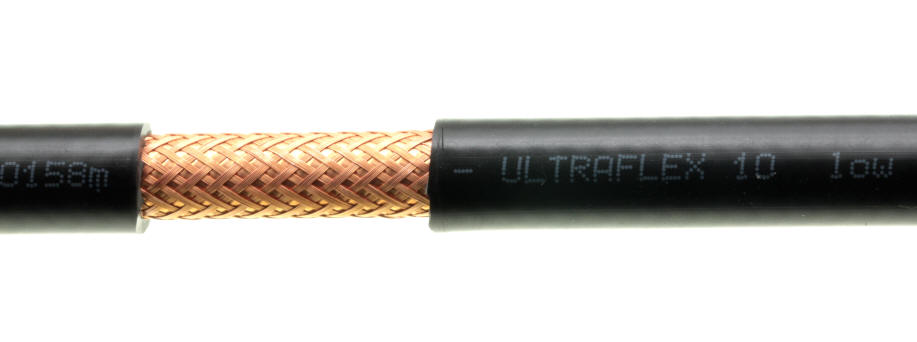

Ultraflex 10 / H2010 flexibles low loss Koaxialkabel
Kabelaufbau:Innenleiter reines Kupfer 99,99% , 7 x 1,0 mm, Ø 2,9 mm ± 0,05Dielektrikum dreischichtiges phys. Zell PE, PEG Ø 7,3 mmAußenleiter 1 Kupferfolie, kunststoff beschichtet CU-PET **Außenleiter 2 Kupfergeflecht, opt. Bedeckung 71% 144 Drähte Außenhaut PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent Gewicht 124 kg / kmFarbe black
** CU-PET = kunststoffbeschichtete Kupferfolie Die Kunststoffbeschichtung verhindert eine Beschädigung der Kupferfolie bei eventuell zu kleinen Biegeradien.
Mechnische Eigenschaften:Biegeradius 80 mmVerlegeradius 40 mm Temperaturbereich Betrieb -55°C --- +85°CInstallation: -40°C --- +60°C
Elektrische Eigenschaften:Widerstand DCAußenleiter 10 Ω / kmInnenleiter 3 Ω / kmKapazität 78 pF / mWellenwiderstand 50 Ω ± 3Spitzenspannung (Sparktest) 8 kVSchirmungsmaß 100 - 2000 MHz >105 dB
Dämpfung, Leistung und Rückflussdämpfung @ 20°C
FrequenzMHz
DämpfungdB / 100 m
LeistungWatt
Rückfluss-dämpfungdB
nominal
maximal
1,8
0,43
9920 Watt
0,3 - 600
3,5
0,58
7720 Watt
MHz
7
0,88
7160 Watt
≥ 30
10
1,13
5340 Watt
14
1,47
4370 Watt
21
1,8
3650 Watt
28
2,06
3240 Watt
50
2,76
2510 Watt
600 - 1200
100
3,99
1760 Watt
MHz
144
4,85
1460 Watt
> 25
200
5,76
1210 Watt
400
8,35
830 Watt
430
8,68
800 Watt
800
12,17
570 Watt
1000
14
500 Watt
1296
16,4
440 Watt
1200-2000
2400
23,75
290 Watt
MHz
3000
27,3
250 Watt
≥ 20
4000
32,9
210 Watt
5000
38,9
180 Watt
6000
44,5
160 Watt
7000
50,2
130 Watt
8000
55,8
125 Watt
