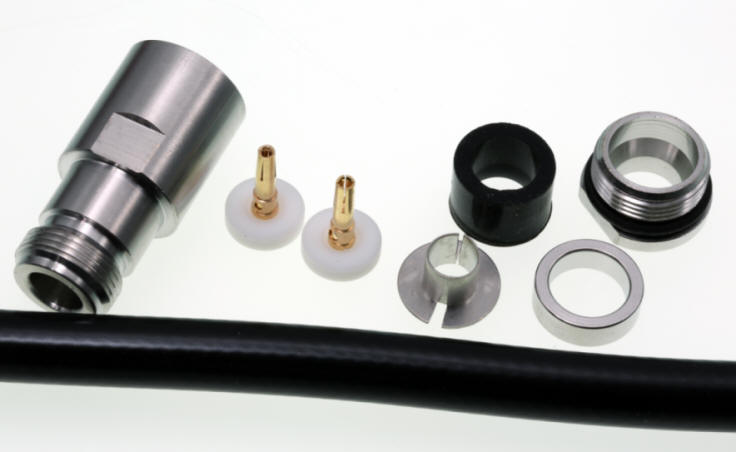

N-Buchse für 10mm Koaxialkabel

Kabelaufbau:Innenleiter reines Kupfer 99,99% , 7 x 1,0 mm, Ø 2,9 mm ± 0,05Dielektrikum dreischichtiges phys. Zell PE, PEG Ø 7,3 mmAußenleiter 1 Kupferfolie, kunststoff beschichtet CU-PET **Außenleiter 2 Kupfergeflecht, opt. Bedeckung 71% 144 Drähte Außenhaut PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent Gewicht 124 kg / kmFarbe black ** CU-PET = kunststoffbeschichtete Kupferfolie Die Kunststoffbeschichtung verhindert eine Beschädigung der Kupferfolie bei eventuell zu kleinen Biegeradien. Mechnische Eigenschaften:Biegeradius 80 mmVerlegeradius 40 mm Temperaturbereich Betrieb -55°C --- +85°CInstallation: -40°C --- +60°C Elektrische Eigenschaften:Widerstand DCAußenleiter 10 Ω / kmInnenleiter 3 Ω / kmKapazität 78 pF / mWellenwiderstand 50 Ω ± 3Spitzenspannung (Sparktest) 8 kVSchirmungsmaß 100 - 2000 MHz >105 dB Dämpfung, Leistung und Rückflussdämpfung  @ 20°C       FrequenzMHz DämpfungdB / 100 m LeistungWatt Rückfluss-dämpfungdB   nominal maximal   1,8 0,43 9920 Watt 0,3 - 600 3,5 0,58 7720 Watt MHz 7 0,88 7160 Watt ≥ 30 10 1,13 5340 Watt   14 1,47 4370 Watt   21 1,8 3650 Watt   28 2,06 3240 Watt   50 2,76 2510 Watt 600 - 1200 100 3,99 1760 Watt MHz 144 4,85 1460 Watt > 25 200 5,76 1210 Watt   400 8,35 830 Watt   430 8,68 800 Watt   800 12,17 570 Watt   1000 14 500 Watt   1296 16,4 440 Watt 1200-2000 2400 23,75 290 Watt MHz 3000 27,3 250 Watt ≥ 20 4000 32,9 210 Watt   5000 38,9 180 Watt   6000 44,5 160 Watt   7000 50,2 130 Watt   8000 55,8 125 Watt
