Bonito GI1000 Galvanischer Antennen Isolator

69,00 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 7 Werktage

  • SW11339
  • 00376
Galvanischer Antennen Isolator GI1000 Der GI1000 unterdrückt Störungen, die über... mehr
Produktinformationen "Bonito GI1000 Galvanischer Antennen Isolator"

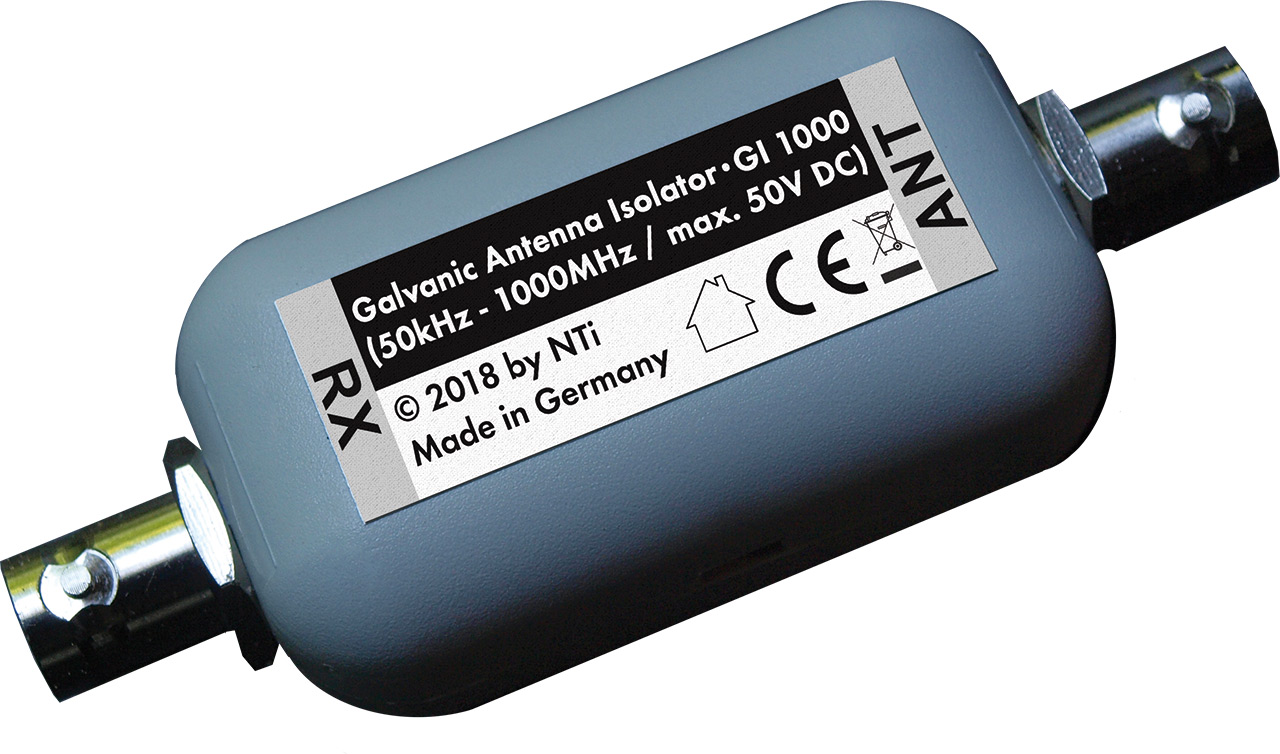

Galvanischer Antennen Isolator GI1000

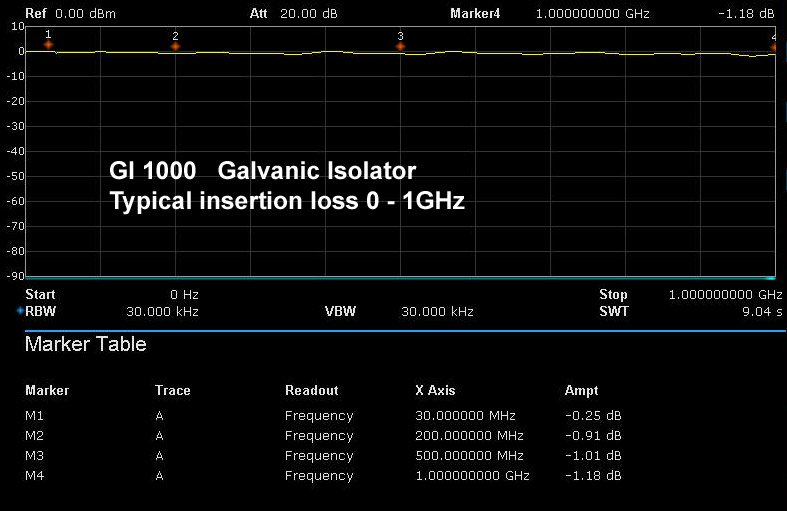

Der GI1000 unterdrückt Störungen, die über Masseverbindungen zum Empfänger gelangen. Durch den breitbandigen Einsatzbereich von 50 kHz - 1 GHz (typ. 1,5dB Einfügedämpfung) ist er universell verwendbar. Mit Einschränkungen (-3dB) sogar bis 1,25 GHz. Zusätzlich ist ein doppelter Überspannungsschutz integriert und Ein- sowie Ausgang sind für Gleichspannung bis 50V geblockt.

Der galvanische Isolator GI1000 trennt den Gleichstrompfad zwischen dem Koaxaußenleiter bzw. Abschirmung der Antennenzuleitung auf, um Störungen durch Potentialunterschiede zu unterdrücken. Zur Trennung wird ein kleiner Ringkernübertrager verwendet; zusätzlich ist hier bei uns der Koax-Innenleiter nochmals breitbandig über Kondensatoren DC-isoliert, sowie noch ein Grob- & Feinschutz für Überspannungen integriert.

Gut geschützt gegen Mantelwellen und Überspannungen:

Zusätzlich ist ein doppelter Überspannungsschutz integriert; antennenseitig ein Gasableiter mit 90V Zündspannung  und empfängerseitig eine ESD-Diode (30KV; max. Pulsleistung 350W (8/20µs), zudem sind Ein- und Ausgang  für Gleichspannungen bis max. 50V geblockt.

Abmessungen:

88mm x 31mm x 25mm

Achtung: Nur für Empfangszwecke geeignet, hohe HF-Leistungen (> +10dBm) verursachen permanente Schäden!
