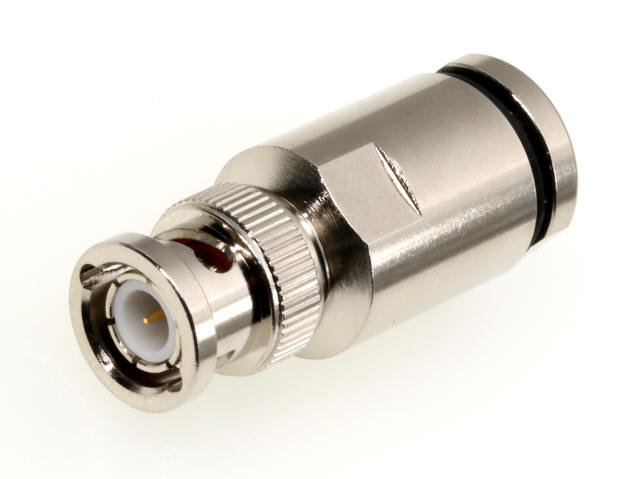

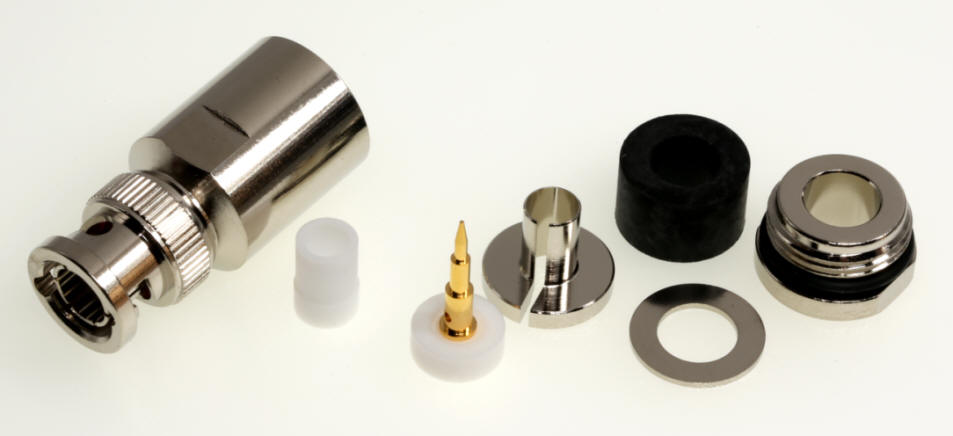

BNC-Stecker für 7mm Koaxialkabel, z.B. Aircell 7, H2007 u.a.
Produktnummer:
KK10051
Herstellernummer:
53007
Produktinformationen "BNC-Stecker für 7mm Koaxialkabel, z.B. Aircell 7, H2007 u.a."
BNC-Stecker für 7mm Koaxialkabel, z.B. Aircell 7, H2007 u.a.
| Kabeltyp: | 7 mm Koaxialkabel (z.B. Aircell 7) |
|---|---|
| Steckernorm: | BNC-Stecker |
Accessory Items
Messi&Paoloni
Ultraflex 7 / HIGHFLEXX 7 Koaxialkabel
Messi&Paoloni Highflexx 7 / Ultraflexx 7 - superflexibles low loss HF-Kabel 7mmKabelaufbau:Innenleiter Cu-Litze, blank 19x0,38 mm, Ø 1,85 mm ± 0,05Isolierung dreischichtige Isolierung, Ø 5,0Außenleiter 1 CU-PET **Umlaufbreite 20 mmAußenleiter 2 CU-Geflecht, 83% opt. Bedeckung, 144 LitzedrähteSchutzmantel hochflexibles PVC, Ø 7,3 mm, UV-beständigGewicht 70 kg / kmFarbe schwarz** CU-Pet = Kupfer kunststoffummantelt. Die Kunststofffolie gewährleistet eine extreme Reißfestigkeit der Kupferfolie bei kleinen Biegeradien.
Mechanische Eigenschaften:Verlegeradius 34 mmBiegeradius 68 mmTemperaturbereich im Betrieb: -45°C bis +70°C Bei Verlegung: -15°C bis +55°C
Elektrische Eigenschaften:Widerstand Außenleiter 8,8 Ω / km Innenleiter 7,3 Ω / kmKapazität 75 pF / mWellenwiderstand 50 ΩPrüfspannung Mantel (Sparktest) 4 kVSchirmungsmaß 100 - 900 MHz >105 dB
Übertragungseigenschaften
FrequenzMHz
DämpfungdB / 100 m
ÜbertragungsleistungWatt
Rückfluss-dämpfungdB
nominal
maximal
einzelne Spitzen zulässig
1,8
0,95
4570 Watt
0 - 600
3,5
1,28
3390 Watt
MHz
7
1,6
2700 Watt
≥ 30
10
1,9
2280 Watt
14
2,2
1970 Watt
21
2,6
1670 Watt
28
3
1448 Watt
50
4
1080 Watt
600 - 1200
100
5,8
750 Watt
MHz
144
6,9
620 Watt
> 25
200
8,2
530 Watt
400
11,8
360 Watt
430
12,3
350 Watt
800
17,1
250 Watt
1000
19,3
220 Watt
1296
22,33
195 Watt
1200-2000
2400
32,3
134 Watt
MHz
3000
36,2
120 Watt
≥ 20
4000
42,6
102 Watt
5000
49,3
88 Watt
6000
55,3
79 Watt
7000
61,6
71 Watt
8000
68,4
63 Watt
