Messi & Paoloni Ultraflex 7 / HIGHFLEXX 7 Koaxialkabel
Produktinformationen "Messi & Paoloni Ultraflex 7 / HIGHFLEXX 7 Koaxialkabel"
Messi&Paoloni Highflexx 7 / Ultraflexx 7 - superflexibles low loss HF-Kabel 7mm

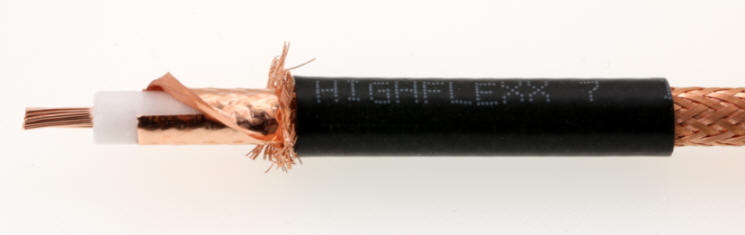

Kabelaufbau:
Innenleiter Cu-Litze, blank 19x0,38 mm, Ø 1,85 mm ± 0,05

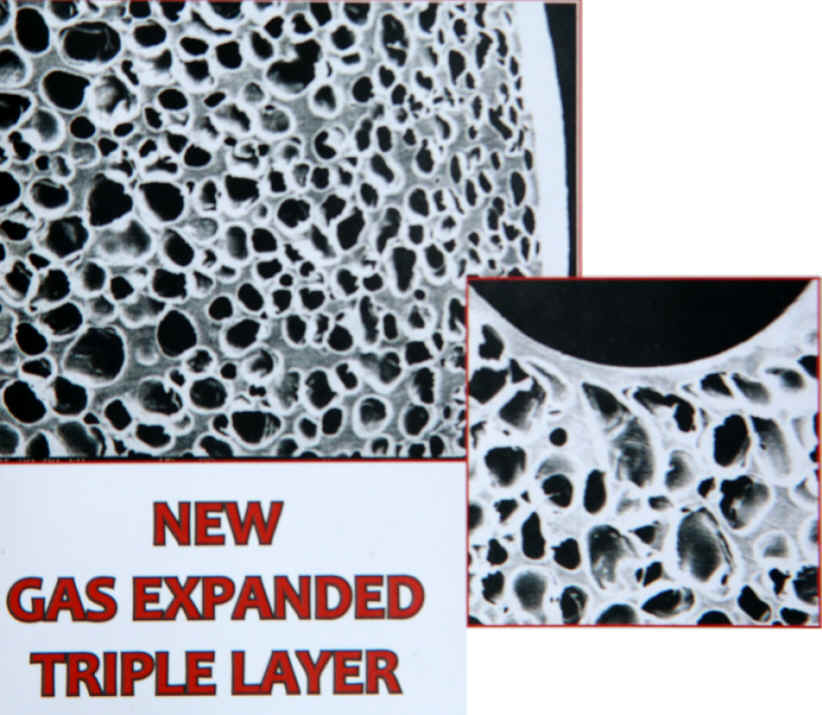

Isolierung dreischichtige Isolierung, Ø 5,0
Außenleiter 1 CU-PET **Umlaufbreite 20 mm

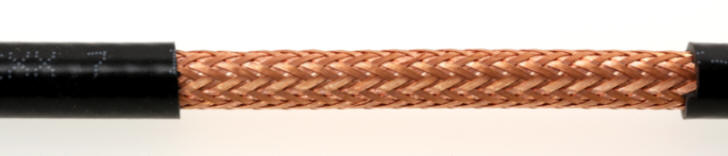

Außenleiter 2 CU-Geflecht, 83% opt. Bedeckung, 144 Litzedrähte

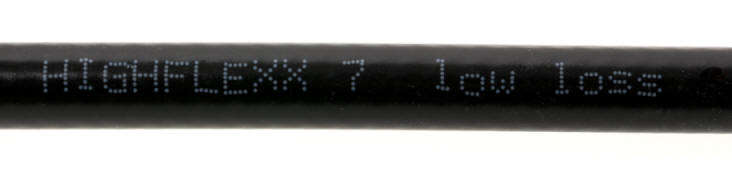

Schutzmantel hochflexibles PVC, Ø 7,3 mm, UV-beständig
Gewicht 70 kg / km
Farbe schwarz
** CU-Pet = Kupfer kunststoffummantelt. Die Kunststofffolie gewährleistet eine
extreme Reißfestigkeit der Kupferfolie bei kleinen Biegeradien.
Mechanische Eigenschaften:
Verlegeradius 34 mm
Biegeradius 68 mm
Temperaturbereich im Betrieb: -45°C bis +70°C
Bei Verlegung: -15°C bis +55°C
Elektrische Eigenschaften:
Widerstand Außenleiter 8,8 Ω / km
Innenleiter 7,3 Ω / km
Kapazität 75 pF / m
Wellenwiderstand 50 Ω
Prüfspannung Mantel (Sparktest) 4 kV
Schirmungsmaß 100 - 900 MHz >105 dB
| Übertragungseigenschaften | |||
| Frequenz MHz |
Dämpfung dB / 100 m |
Übertragungs leistung Watt |
Rückfluss- dämpfung dB |
| nominal | maximal | einzelne Spitzen zulässig | |
| 1,8 | 0,95 | 4570 Watt | 0 - 600 |
| 3,5 | 1,28 | 3390 Watt | MHz |
| 7 | 1,6 | 2700 Watt | ≥ 30 |
| 10 | 1,9 | 2280 Watt | |
| 14 | 2,2 | 1970 Watt | |
| 21 | 2,6 | 1670 Watt | |
| 28 | 3 | 1448 Watt | |
| 50 | 4 | 1080 Watt | 600 - 1200 |
| 100 | 5,8 | 750 Watt | MHz |
| 144 | 6,9 | 620 Watt | > 25 |
| 200 | 8,2 | 530 Watt | |
| 400 | 11,8 | 360 Watt | |
| 430 | 12,3 | 350 Watt | |
| 800 | 17,1 | 250 Watt | |
| 1000 | 19,3 | 220 Watt | |
| 1296 | 22,33 | 195 Watt | 1200-2000 |
| 2400 | 32,3 | 134 Watt | MHz |
| 3000 | 36,2 | 120 Watt | ≥ 20 |
| 4000 | 42,6 | 102 Watt | |
| 5000 | 49,3 | 88 Watt | |
| 6000 | 55,3 | 79 Watt | |
| 7000 | 61,6 | 71 Watt | |
| 8000 | 68,4 | 63 Watt |
