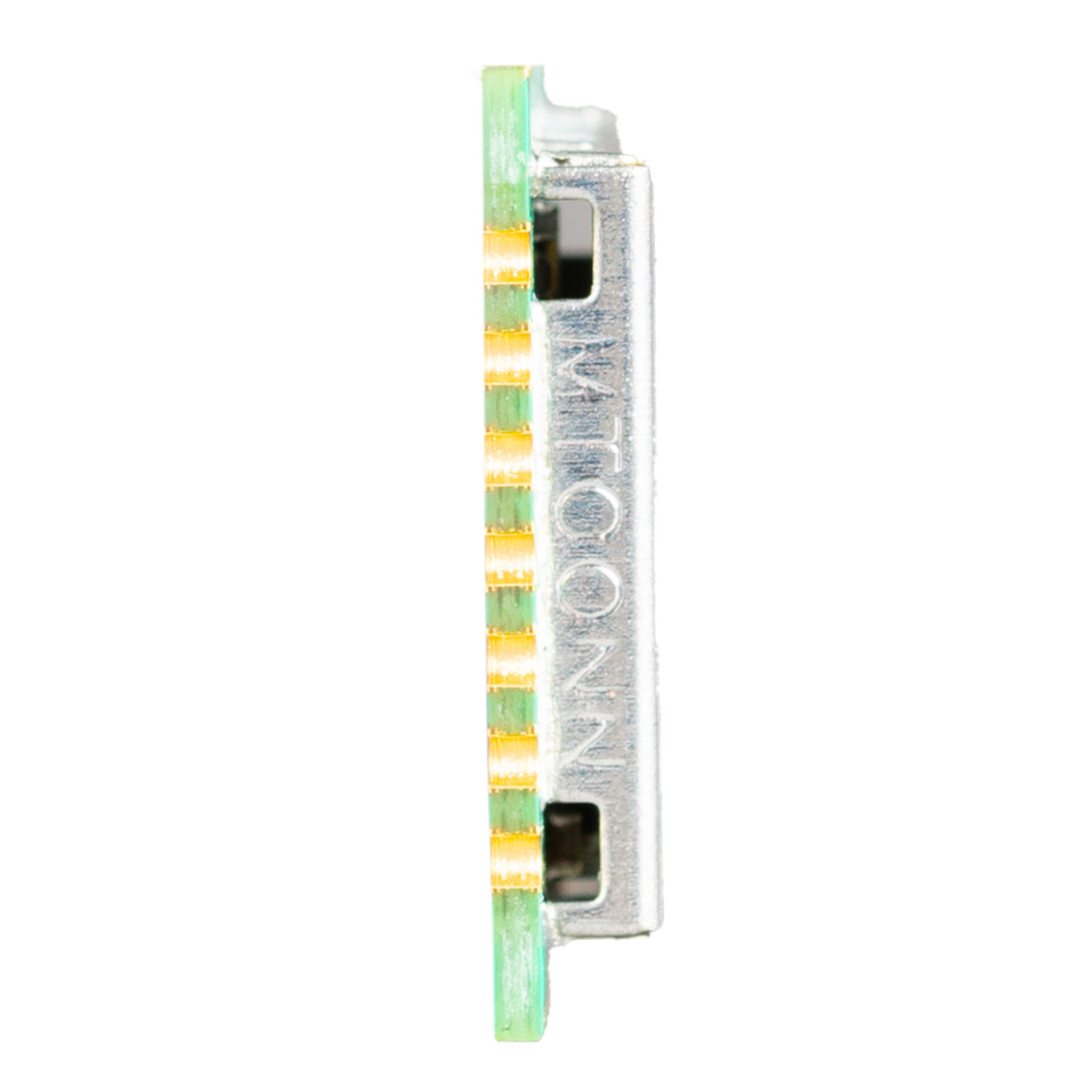

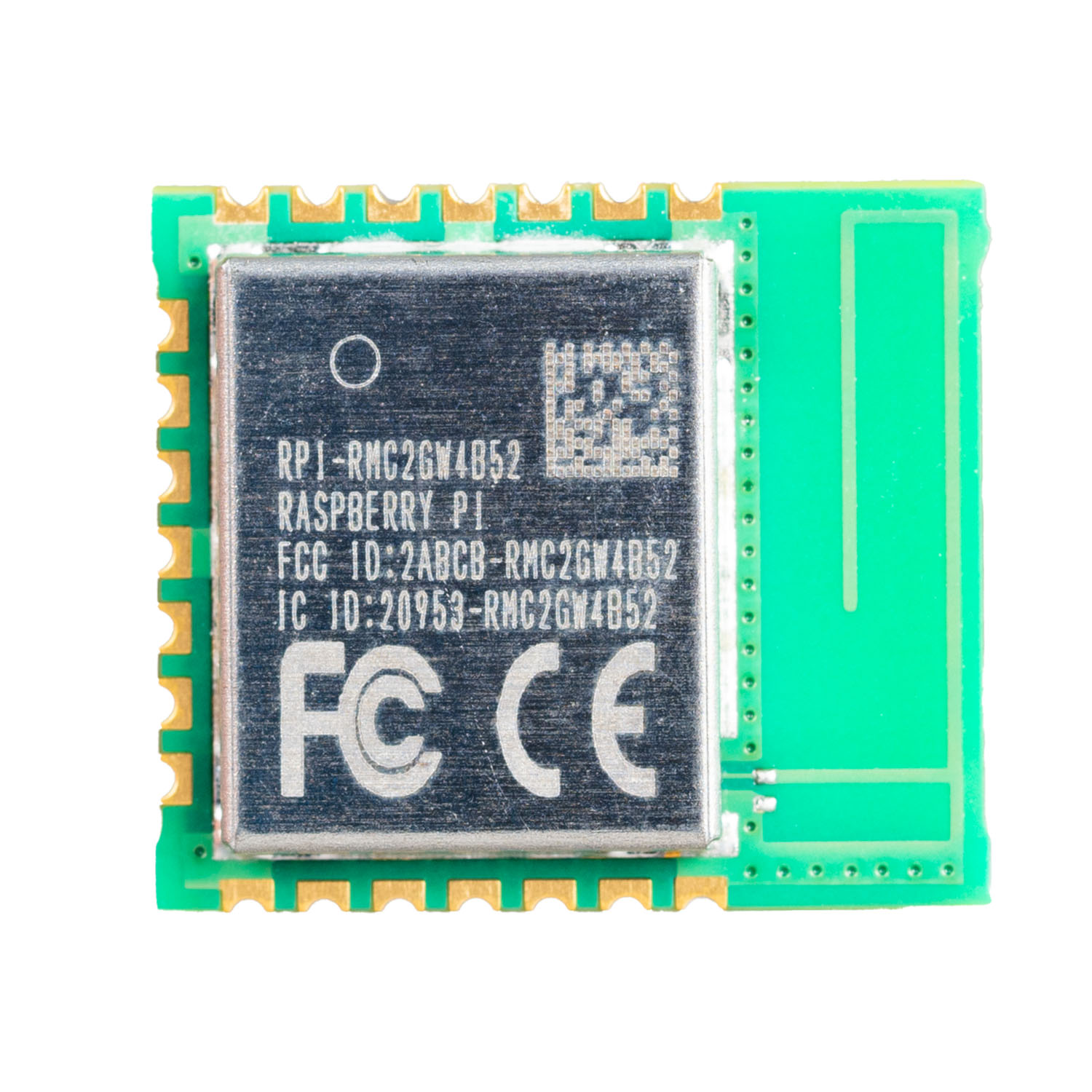

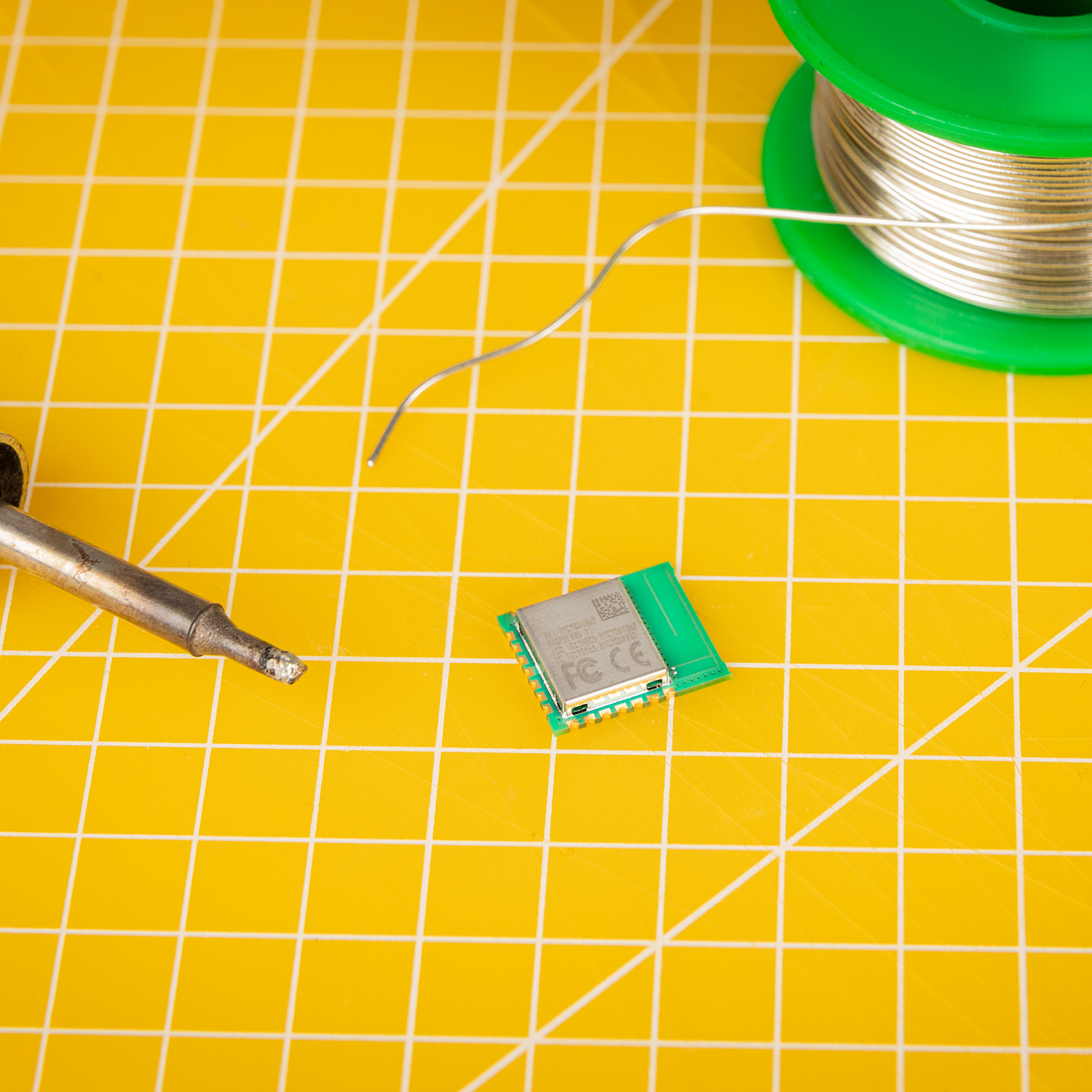

Raspberry Pi Radio Module 2
Produktnummer:
SW12767
Herstellernummer:
RP2040
Produktinformationen "Raspberry Pi Radio Module 2"
Raspberry Pi Funkmodul / WLAN Module 2
technische Daten:
Das Produktdatenblatt finden Sie hier: Produktdatenblatt Radio Module 2
technische Daten:
- Wi-Fi 4 (802.11n), single-band (2.4 GHz) and Bluetooth 5.2 support
- Bluetooth Classic and Bluetooth Low Energy (LE)
- Supports up to 100 m (Class 1) and 10 m (Class 2)
- Full software compatibility with Pico W and Pico 2 W SDK
- Simple GPIO expander: Three host-controlled GPIOs for added I/O capabilities
- Low-pin-count gSPI host interface allows for simplified integration with minimal I/O requirements
- SISO configuration supports efficient single antenna wireless performance
- Supports 20 MHz channels with data rates up to 96 Mbps (PHY rate)
- Operating temperature of −30°C to +70°C
- IEEE Power Save PM1 DTIM1 average rate 1: 1.19 mA
- Receive active rate MCS7 (at –50 dBm): 43 mA
- Transmit active rate MCS7 (at 16 dBm): 271 mA
