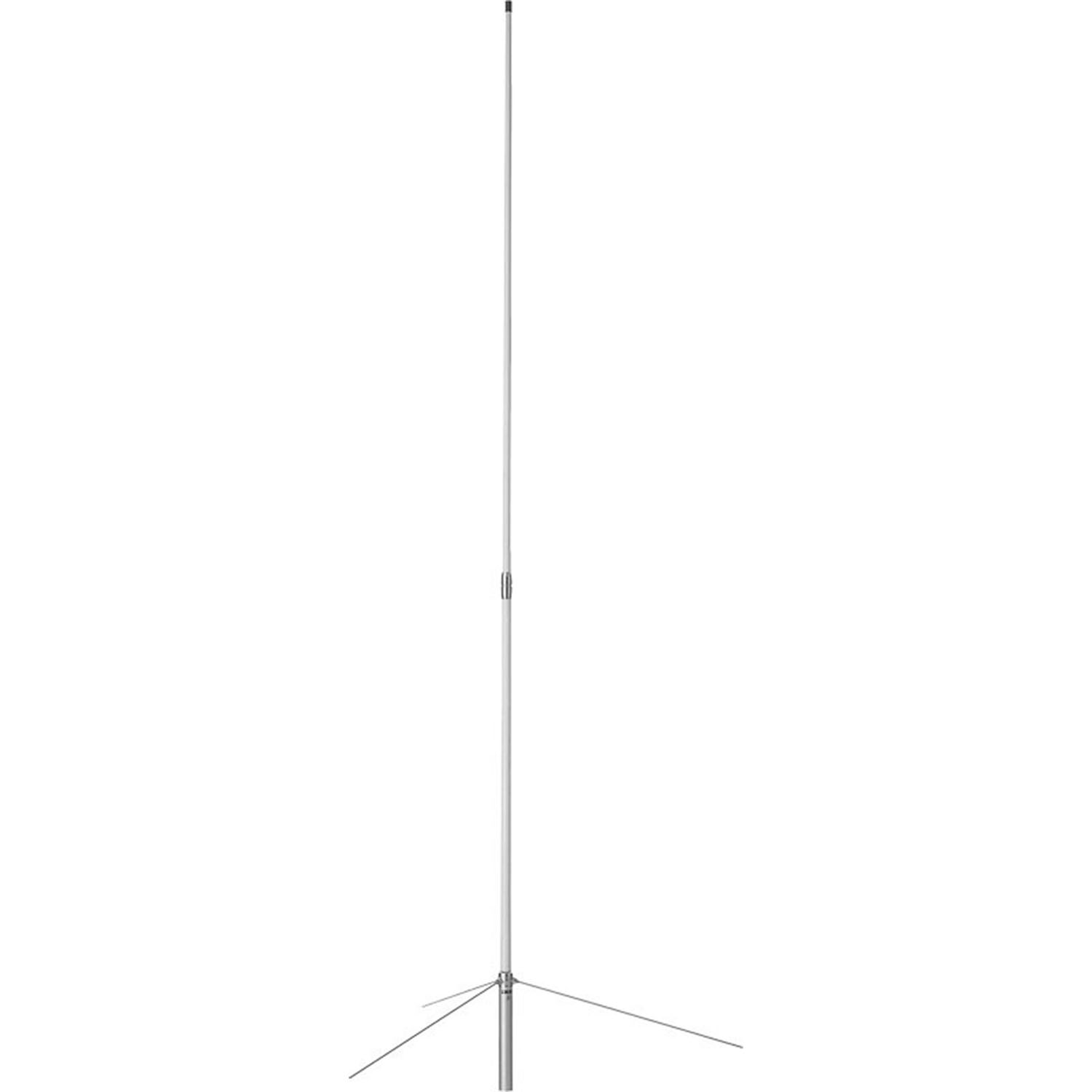

Diamond X-200N 2m/70cm Duoband Stationsantenne

109,00 €*

Sofort verfügbar, Lieferzeit: 2-3 Tage

Produktnummer: SW10614
EAN: 4936312019804
Herstellernummer: X-200N
Produktinformationen "Diamond X-200N 2m/70cm Duoband Stationsantenne"
Diamond X-200N 2m/70cm Duoband Stationsantenne

  • Gesamtlänge 250cm
  • Frequenzbereich 144-146 und 430-440 MHz
  • Gewinn 2 m: 6,0 dB
  • Gewinn 70cm: 8,0 dB
  • Anschlussnorm N-Buchse
  • Stockung 2m: 2x5/8 Lambda
  • Stockung 70cm: 4x 5/8 Lambda
  • max. Windgeschwindigkeit 180 km/h
  • max. Sendeleistung 200 Watt
  • Mastaufnahme für 30-62mm Mastdurchmesser geeignet
Wir liefern nur die Originalantennen in der bekannten Top-Qualität. Warum auch für fast dasselbe Geld eine Kopie kaufen?
Bei allen DIAMOND-Stationsantennen ist der Strahler zum Schutz gegen Statik und Blitzschlag geerdet. Wenn Sie lieber eine billigere Kopie der DIAMOND-Antennen kaufen wollen, nicht bei uns!
Für die Antennen werden nur die hochwertigsten Materialien verwendet. Die Rohre sind aus passiviertem Fiberglas, in denen das aktive Element geschützt untergebracht ist. Das Fußteil besteht aus eloxiertem Aluminium, die Stummel-Radials sind aus rostfreiem Edelstahl. Die Anschlussbuchsen sind geschützt im Fuß untergebracht. Die Antennen werden komplett mit zwei Mastschellen aus Aluminium geliefert.
