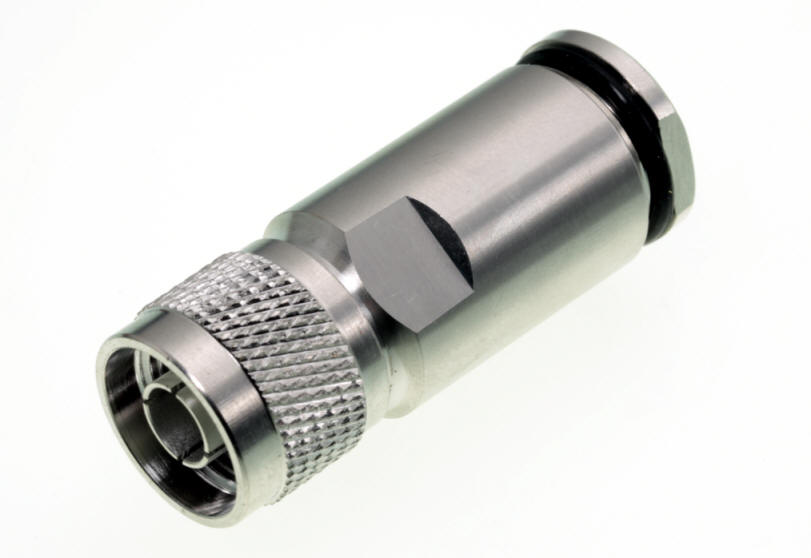

N-Stecker für Ultraflex 13, Hyperflex 13, LMR 500

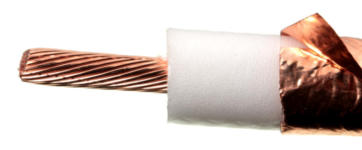

Ultraflex 13 ist ein hochflexibles Koaxialkabel mit einem Wellenwiderstand von 50 Ω. Der Innenleiter (19x0,78 mm) ist flexibel, wie aus der Abbildung zu erkennen ist. Um den Innenleiter sehr flexibel zu gestalten, wurden geglühte Kupferdrähte mit einem Reinheitsgehalt von 99,99% verwendet. Ein neuartiges dreischichtiges Dielektrikum (TRIPLE LAYER DIELEKTRIC) gewährt äußerst niedrige Dämpfungswerte. Um das Dielektrikum wird eine kunststoffbeschichtete Kupferfolie gelegt. Die Kunststoffbeschichtung verhindert ein Reißen der CU-Folie bei kleinen Biegeradien. Ein sehr gutes Kupfergeflecht wird auf einer Maschine mit 24 Spulen erzeugt. Der optische Bedeckungsgrad des Geflechts beträgt 70% dank 168 einzelner Drähte. Die Außenhaut besteht aus UV-beständigem PVC mit einem Durchmesser von Ø = 12,7 mm ± 0,15 mm. Ultraflex 13 ist somit ein echtes Halbzollkabel (0.500'') Kabelaufbau:         Außenleiter 1 Kupferfolie, kunststoffbeschichtet CU-PET  ** Außenleiter 2 Kupfergeflecht,  opt. Bedeckung 70%     168 Drähte  Außenhaut PVC, hoch flexibel, Ø 12,7 mm ± 0,15 mm UV-resistent  Gewicht 17,4 kg / 100 m Farbe schwarz   FrequenzMHz DämpfungdB / 100 m LeistungWatt Rückfluss-dämpfungdB   nominal maximal   1,8 0,5 13800 Watt 0,3 - 600 3,5 0,58 11900 Watt MHz 7 0,75 9350 Watt > 30 10 0,89 7940 Watt   14 1,05 6790 Watt   21 1,25 5730 Watt   28 1,49 4860 Watt   50 2 3730 Watt 600 - 1200 100 2,9 2770 Watt MHz 144 3,65 2360 Watt > 25 200 4,3 2140 Watt   400 6,25 1470 Watt   430 6,45 1420 Watt   800 9,15 1000 Watt   1000 10,3 890 Watt   1296 12 760 Watt 1200-2000 2400 17,4 520 Watt MHz 3000 19,8 460 Watt > 20 4000 23,6 300 Watt   5000 26,9 340 Watt   6000 30,14 300 Watt   7000 33,3 270 Watt   8000 35,9 250Watt   10000 41,7 220 Watt   12000 47,3 190 Watt
